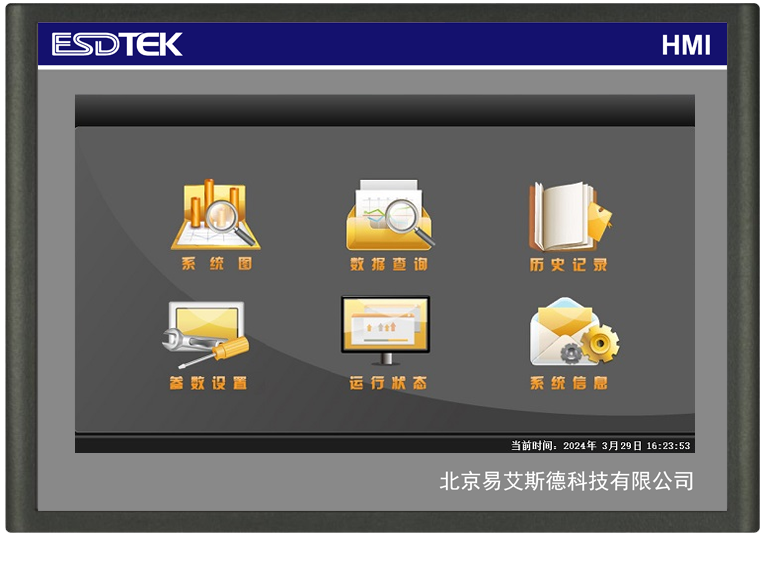

ePDU-HMI是精密配電柜監測系統中的顯示單元，彩色顯示，觸摸屏操作，具有良好的人機界面。ePDU-HMI模塊是由32位的嵌入式高速處理器、以太網口、3個RS485接口、1個RS232接口、USB接口、10.1吋彩色觸摸屏等組成，具有圖形顯示、通訊監測、數據查詢、數據設置、告警等功能，可連接現場各種智能裝置和智能模塊。它還可以用于電力自動化系統中的通訊處理和設備監控。
● 配電現場智能設備和智能模塊的通訊連接及通訊數據處理● 查詢裝置采集的遙測、遙信、電能等數據● 歷史記錄及告警信息的記錄和查詢● 監視智能裝置或模塊的通訊狀態及傳輸?shù)膱?bào)文信息
● 用戶權限管理功能● 系統維護設置功能● 自診斷自恢復功能
ePDU精密配電柜交流監測裝置系統包括以下幾種功能模塊：
人機界面：ePDU-HMI
進線監測：ePDU-JX-A
饋線監測：ePDU-YC-A
遙信監測：ePDU-YX

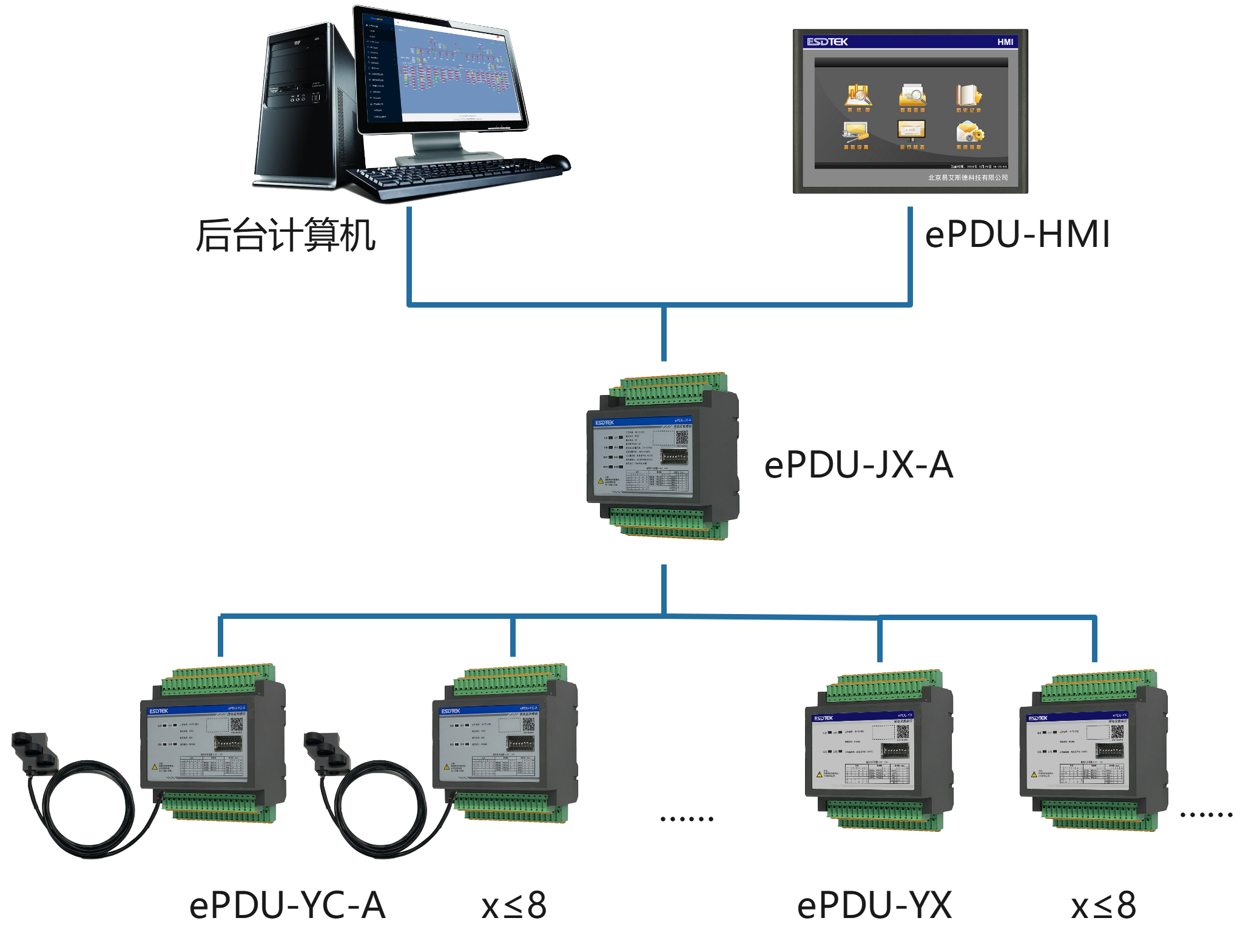

系統構成：1個HMI模塊+1個JX模塊+N個YC模塊+N個YX模塊
