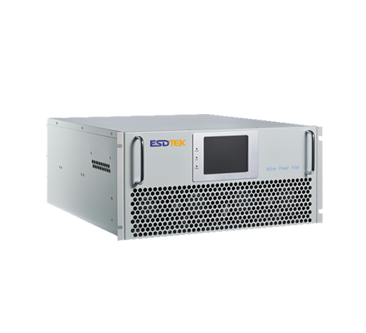

有源電力濾波器EAPF6000，是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償。有源濾波器可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點，實現了動態跟蹤補償，而且可以既補諧波又補無功。
響應快速準確
采用瞬時無功算法，提高諧波電流提取的快速實時性，增強諧波電流的動態補償能力，當負載環境發生變化時能迅速跟蹤諧波電流的變化進行實時補償。
濾波范圍廣
可同時濾除2-50次諧波電流，或根據需要任意選擇的設置諧波電流的補償次數及各次諧波的補償率，補償后電流總畸變率小于5%。
全方位補償功能
可實現諧波、無功、三相不平衡電流的多功能補償，并可以根據負載環境及需求設定各功能的優先級，實現幾種典型電能質量問題的全方位補償。
三電平功率變換設計
采用先進的三電平NPC拓?fù)浣Y(jié)構，相對傳統的兩電平拓?fù)浣Y(jié)構來說，波形更接近正弦波，開關管承受的反向電壓為直流母線電壓的一半，等效提高開關頻率，紋波電流小，電流響應速度更快。
分層散熱結構設計
采用分層散熱的結構設計，采用獨立風道進行強制風冷，有效隔離粉塵對控制系統的干擾，同時便于功率開關管及電感的集中風冷散熱。
模塊化設計
模塊化系統，各自獨立的運行模式將多次諧波電流分模塊進行補償，保證單個模塊損壞時其他模塊能繼續補償，在線更換模塊不影響諧波電流的治理，電能質量保障不間斷。此外，模塊化設計，體積小、重量輕，利于安裝。
人性化交互界面設計
采用工業級高亮度5.7英寸觸摸液品屏，界面圖像化。整體簡單、直觀的人性化設計，可以使用戶操作自如，實時監測APF的運行狀態、補償效果及異常情況，并可記錄諧振情況，以便更好的進行補償。
